Janeiro -
Fevereiro de 2008
Fase de
testes - instalação do equipamento e funcionamento do MetRec
Mintron

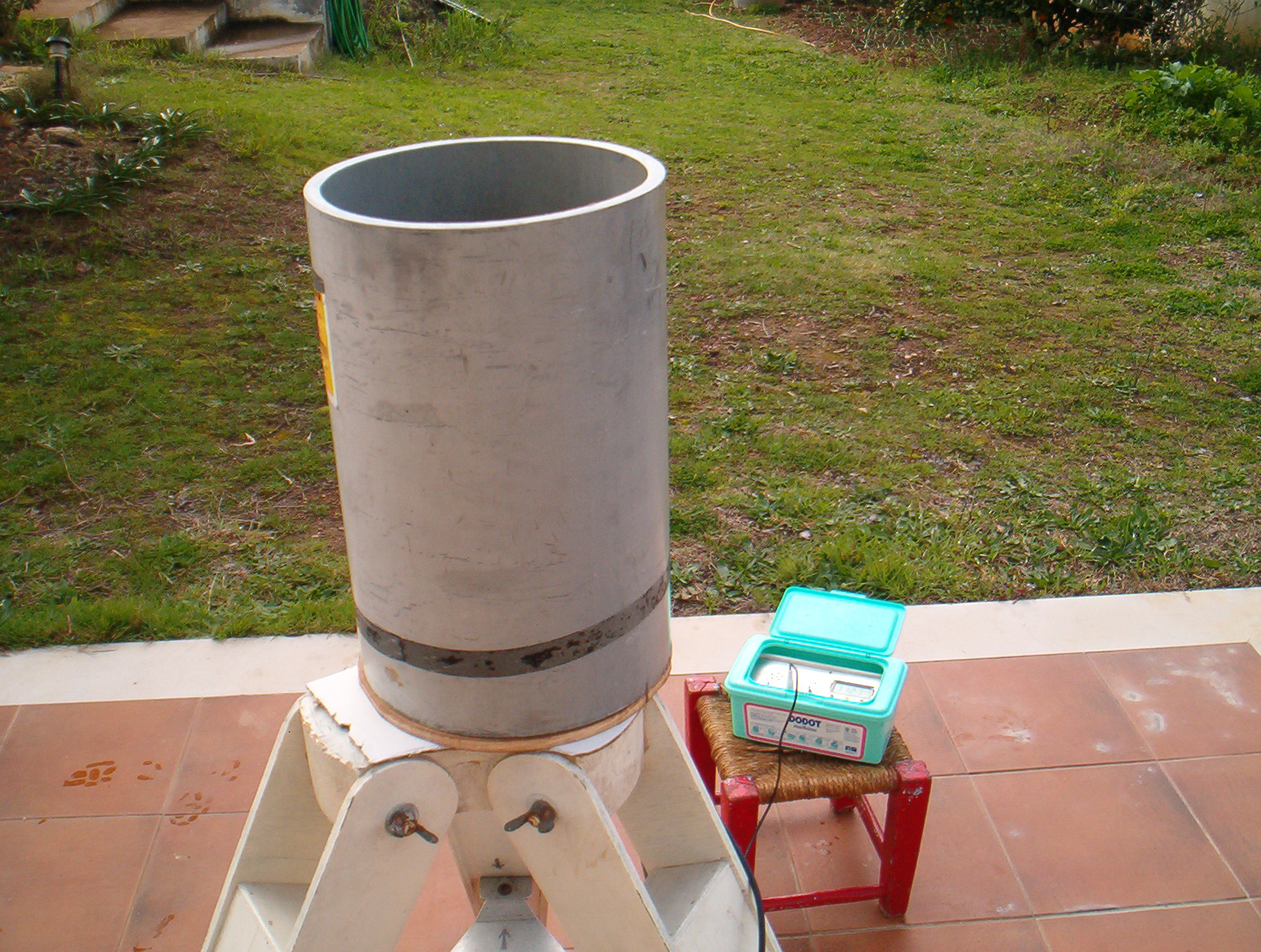

12V1C-EX (1/2" sensor) e objectiva Computar de 6 mm f/0,8
em robusto tripé de madeira

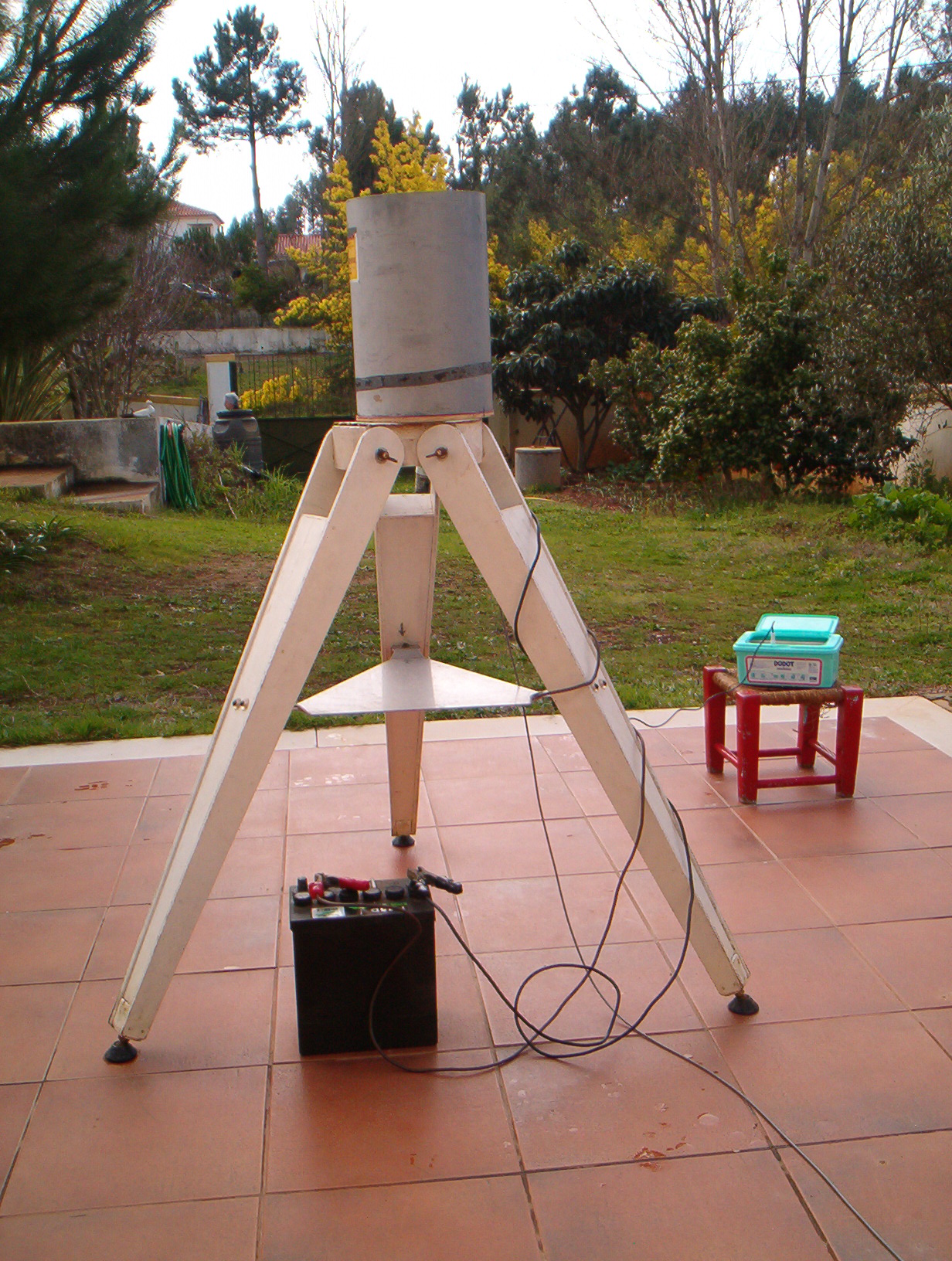

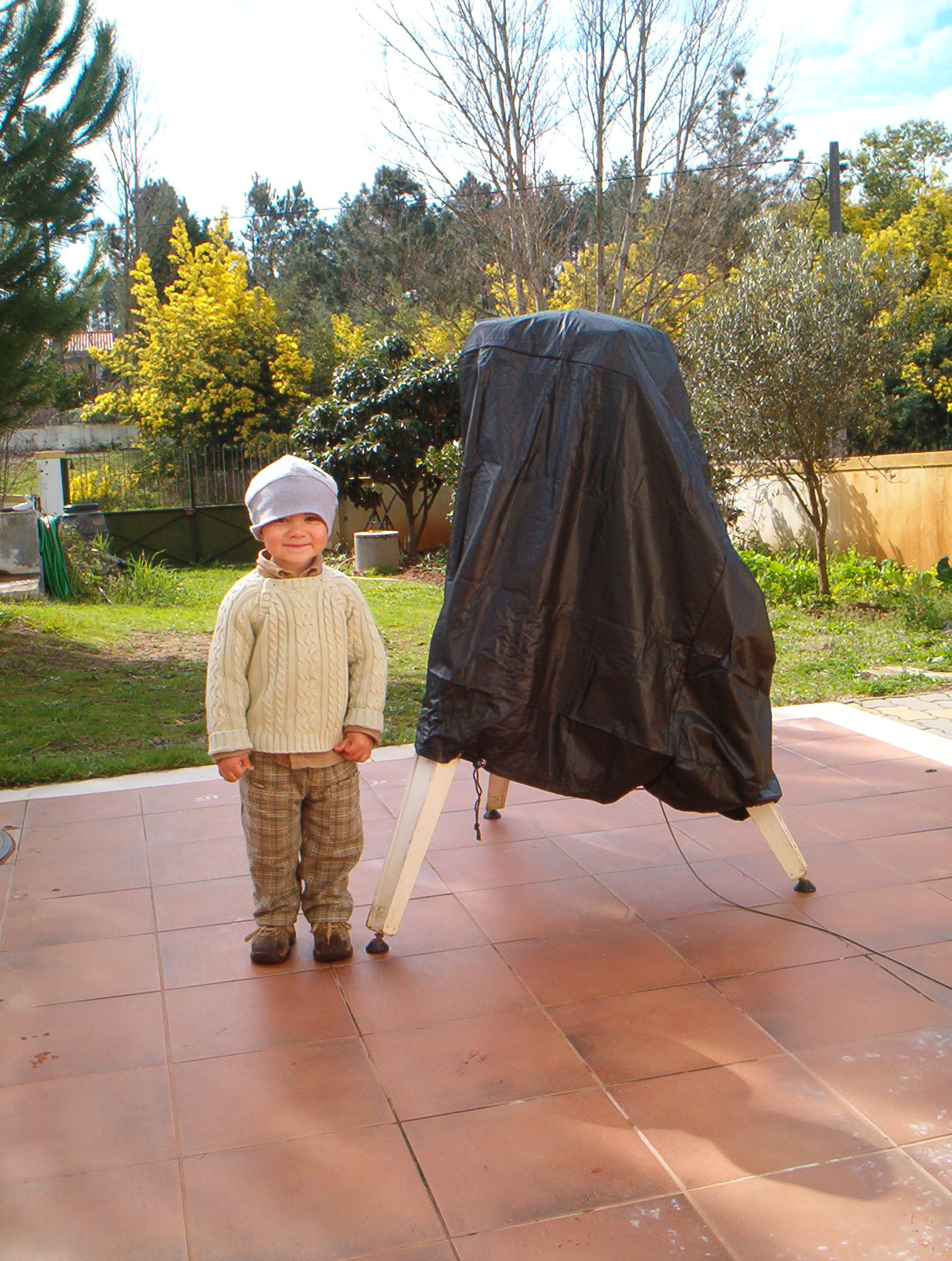

Abrigo coberto com
protector (oleado de churrasco). Abrigo, bateria e relógio-receptor DCF77.

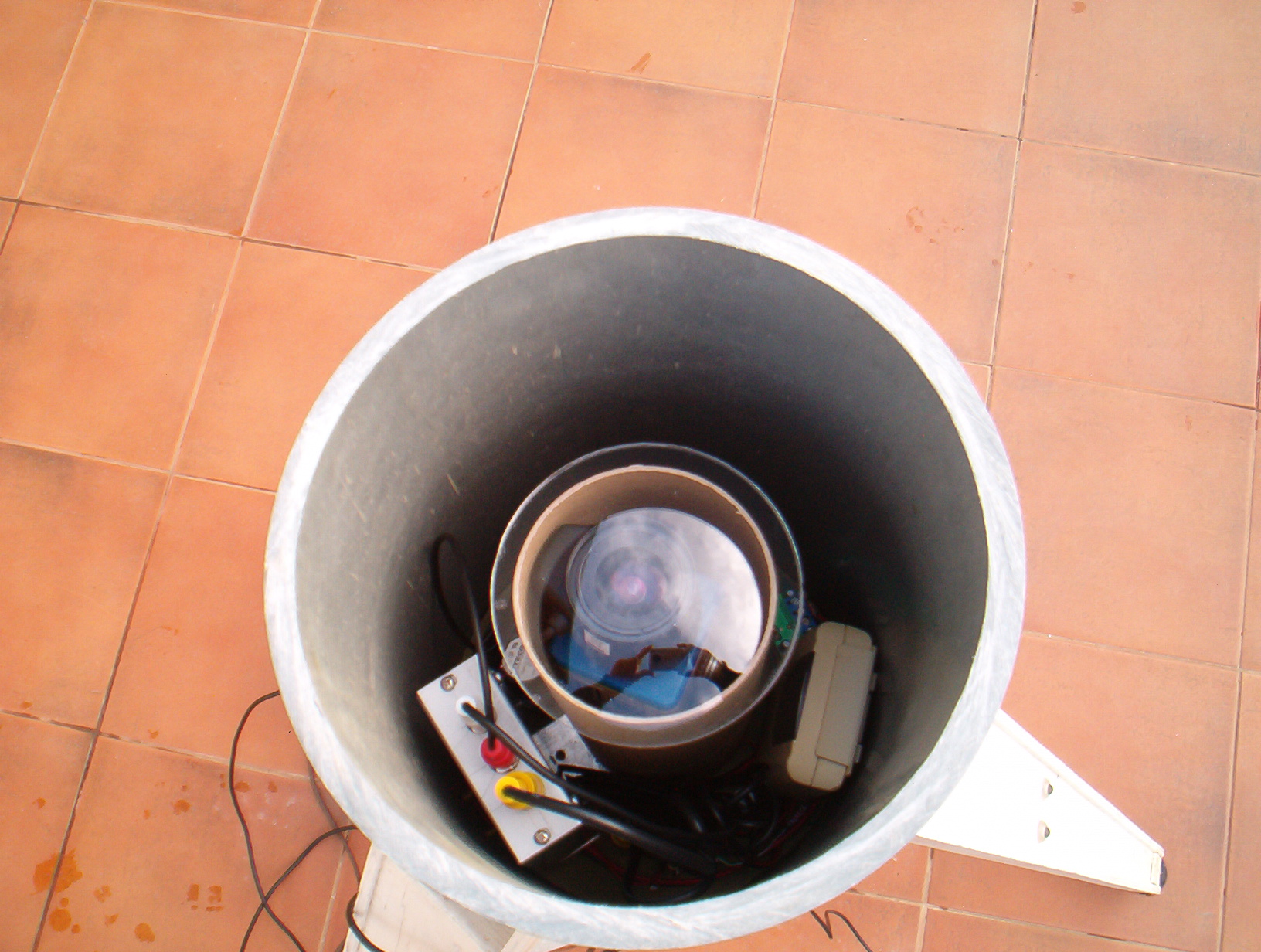

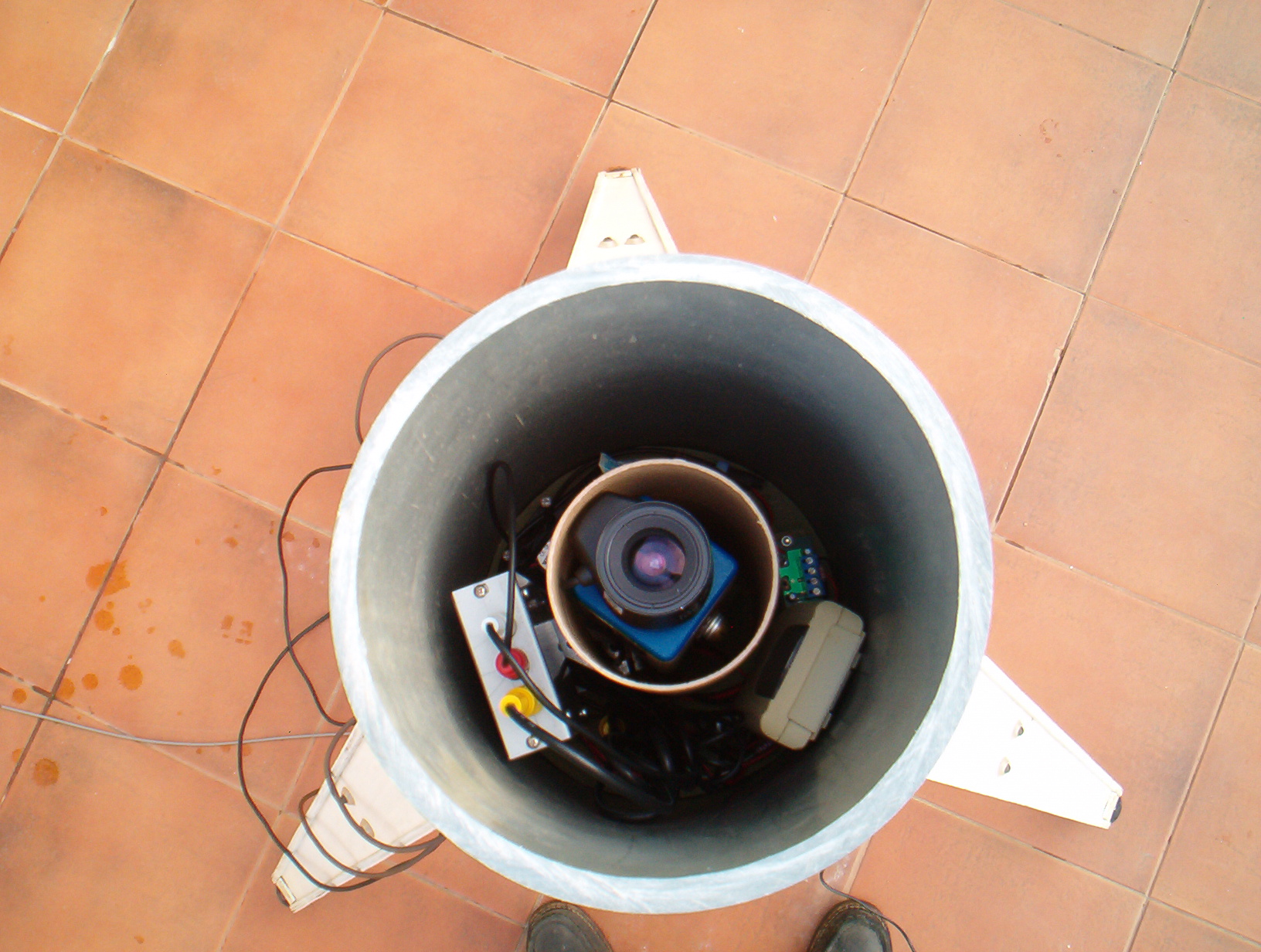

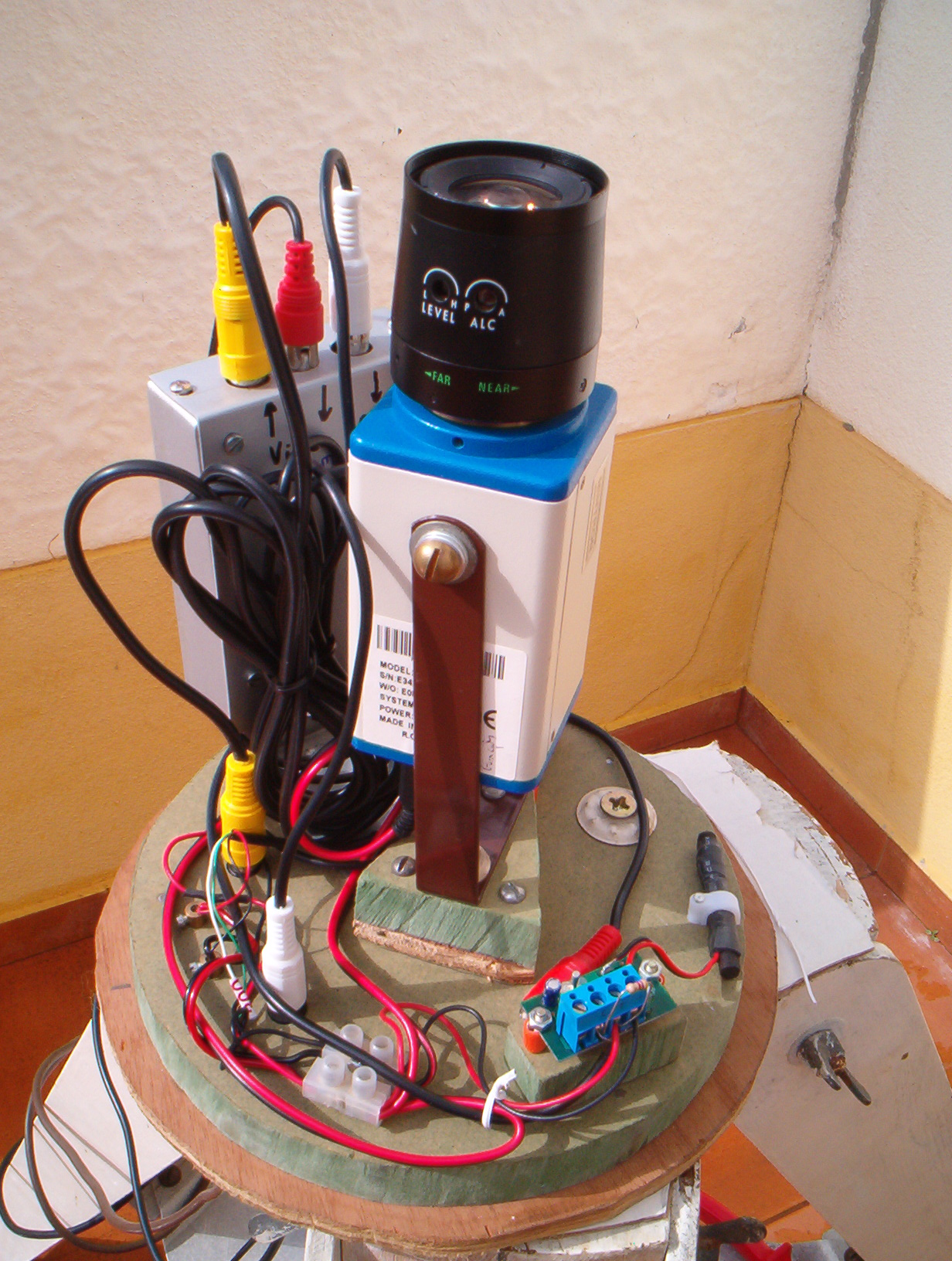

Abrigo e relógio-receptor DCF77. Interior:
misturador sinal relógio/video, Mintron
e objectiva, sonda térmica sem fios.

Pormenor do interior: sem janela óptica sobre a objectiva. Relógio-receptor DCF77.

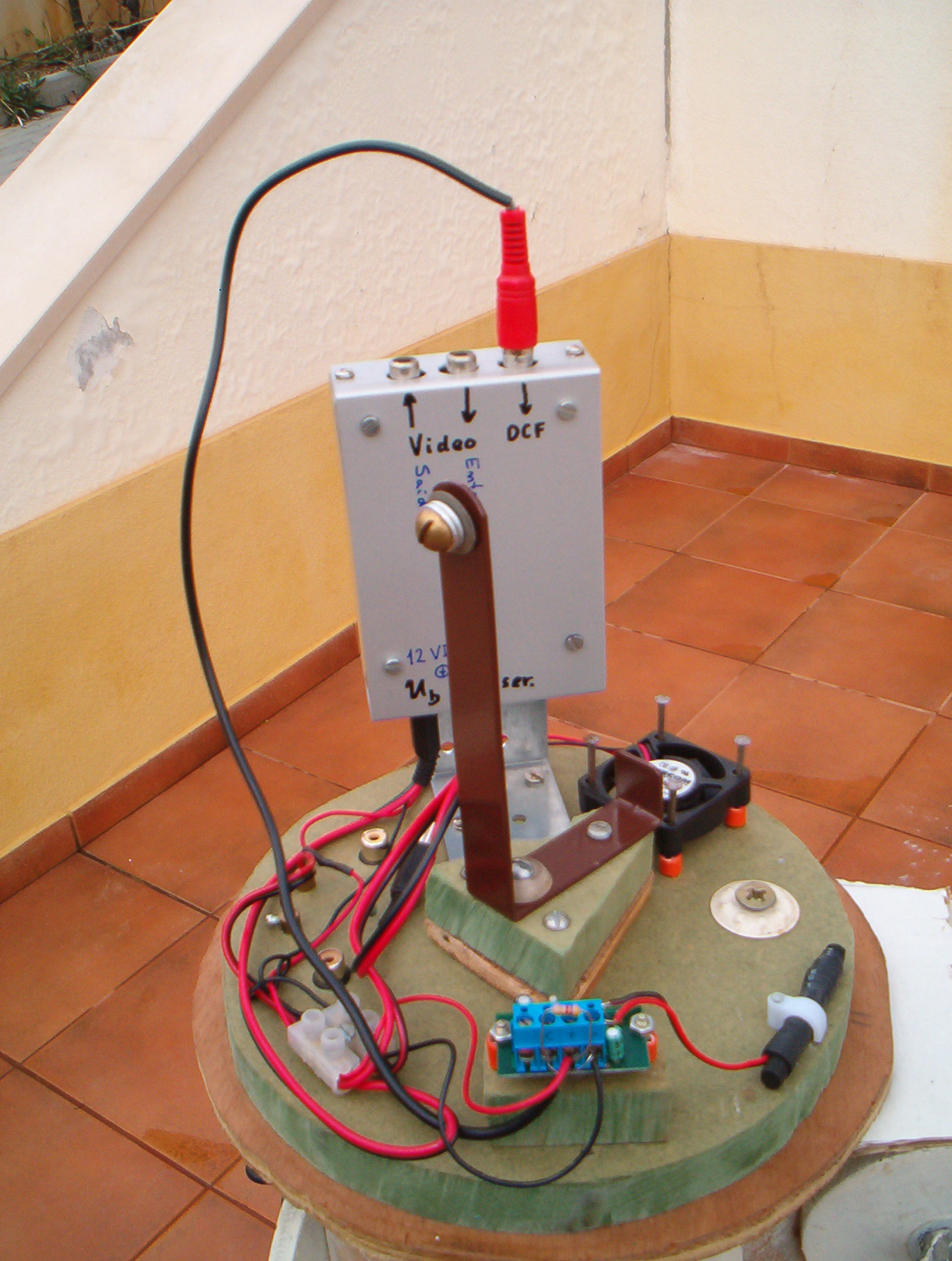

Pormenor do interior: receptor
interno sinal DCF77, misturador sinal relógio/video
e ventoinha.
Mintron 12V1C-EX e objectiva
Asférica Computar de 6 mm f/0,8

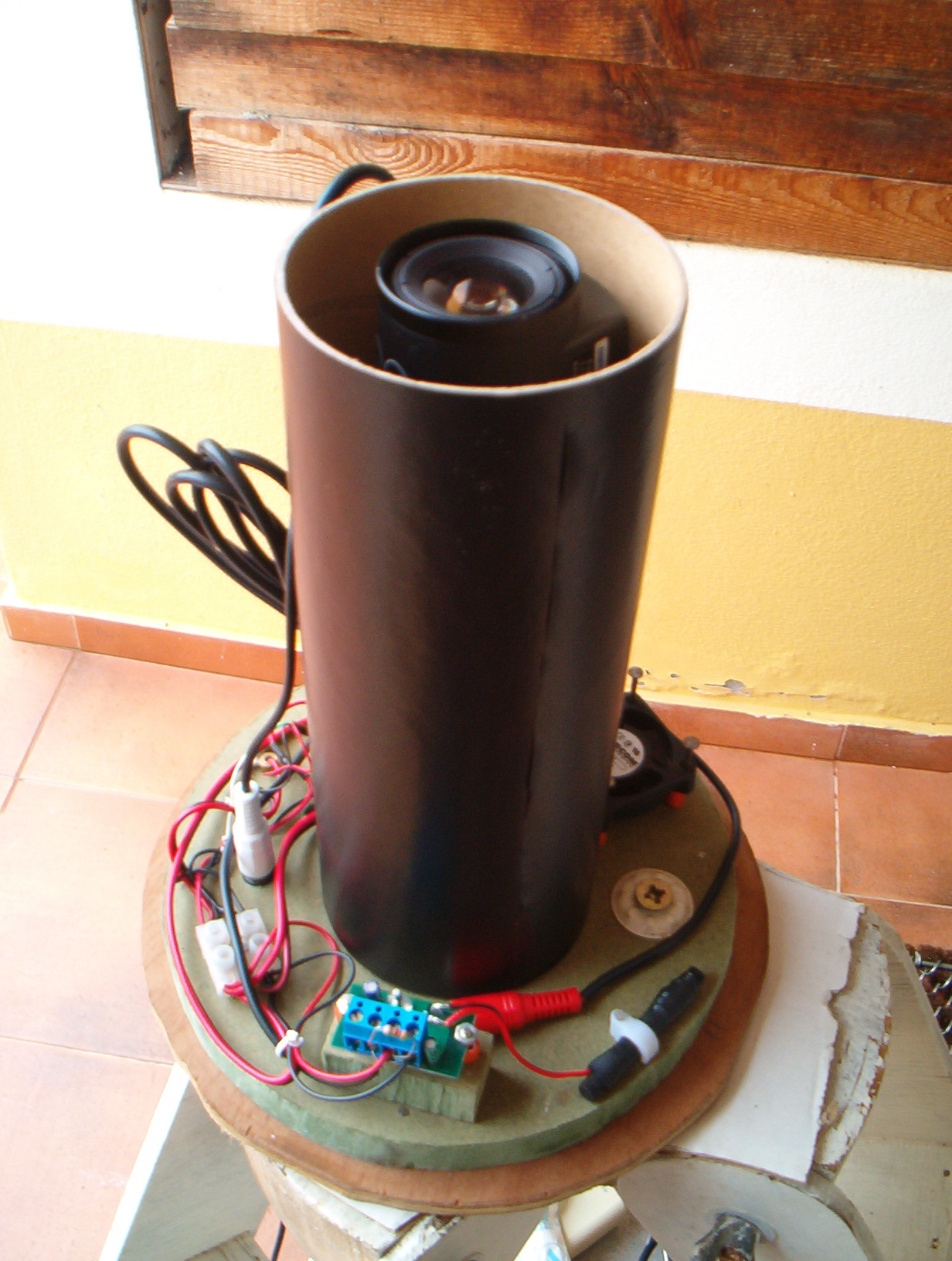

Pormenor do interior: tubo interno em torno do sistema óptico.
"Acessórios"

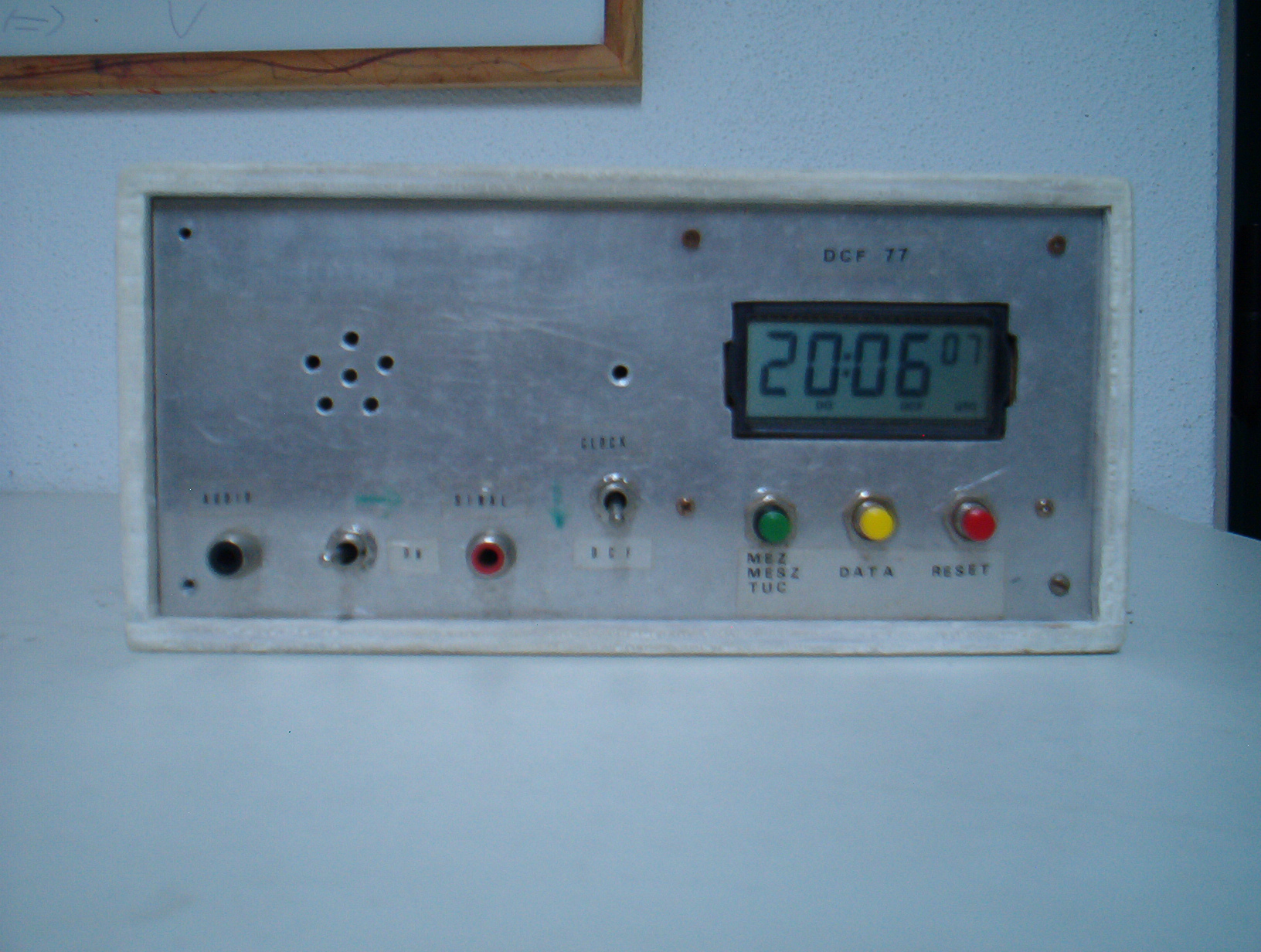

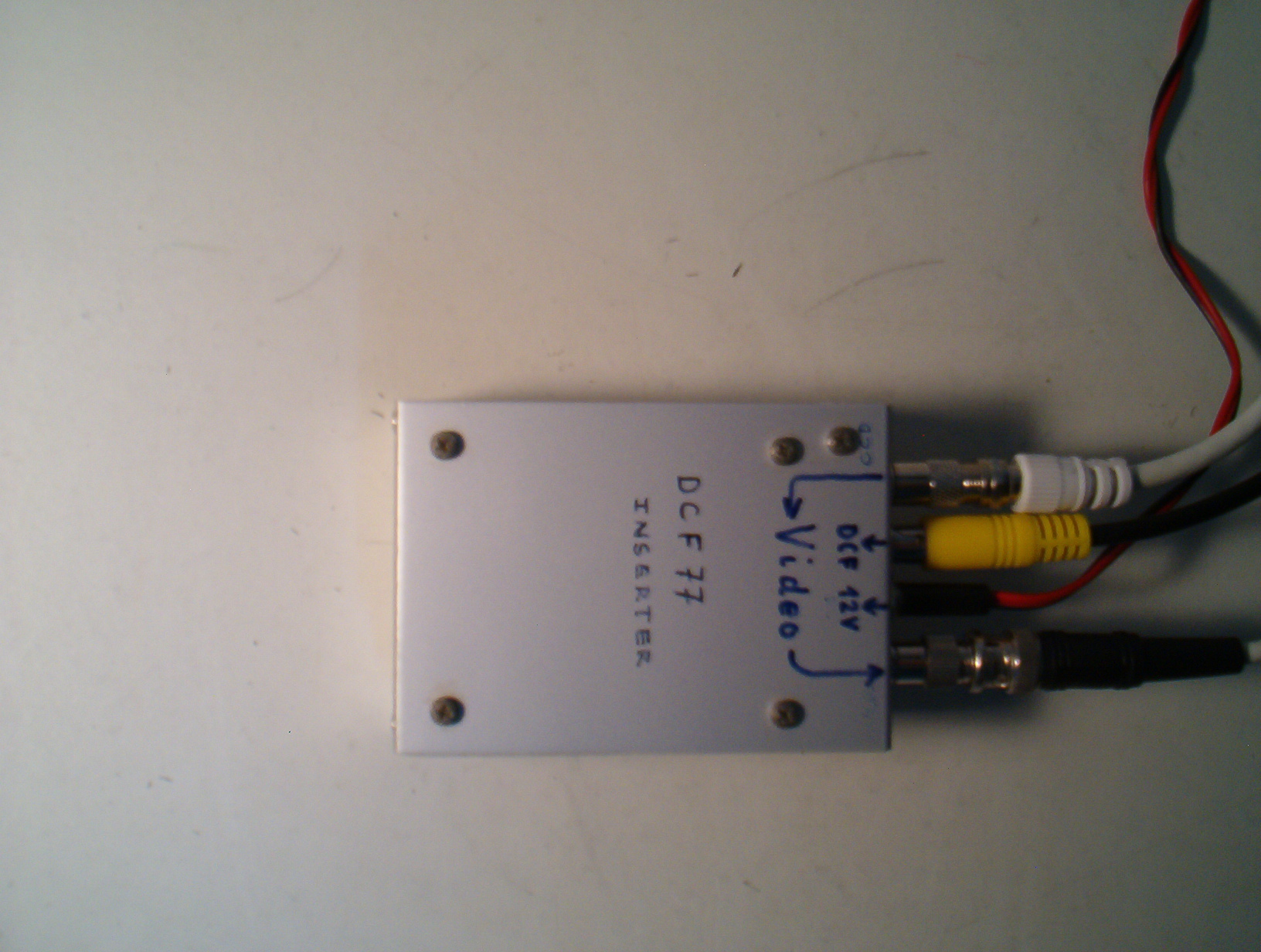

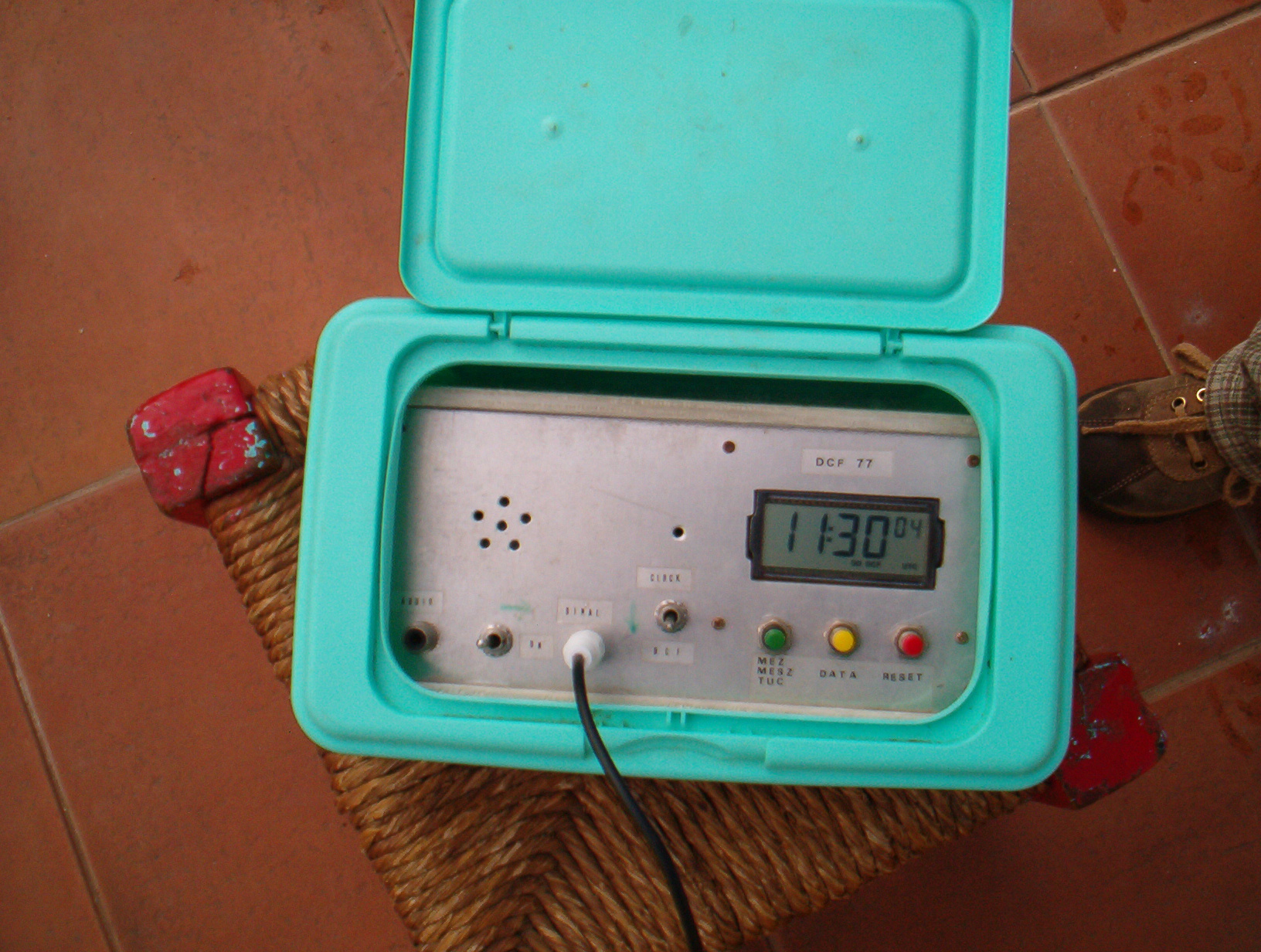

Relógio-receptor de sinal horário DCF77. Misturador
de sinal horário DCF77/vídeo (Cuno).

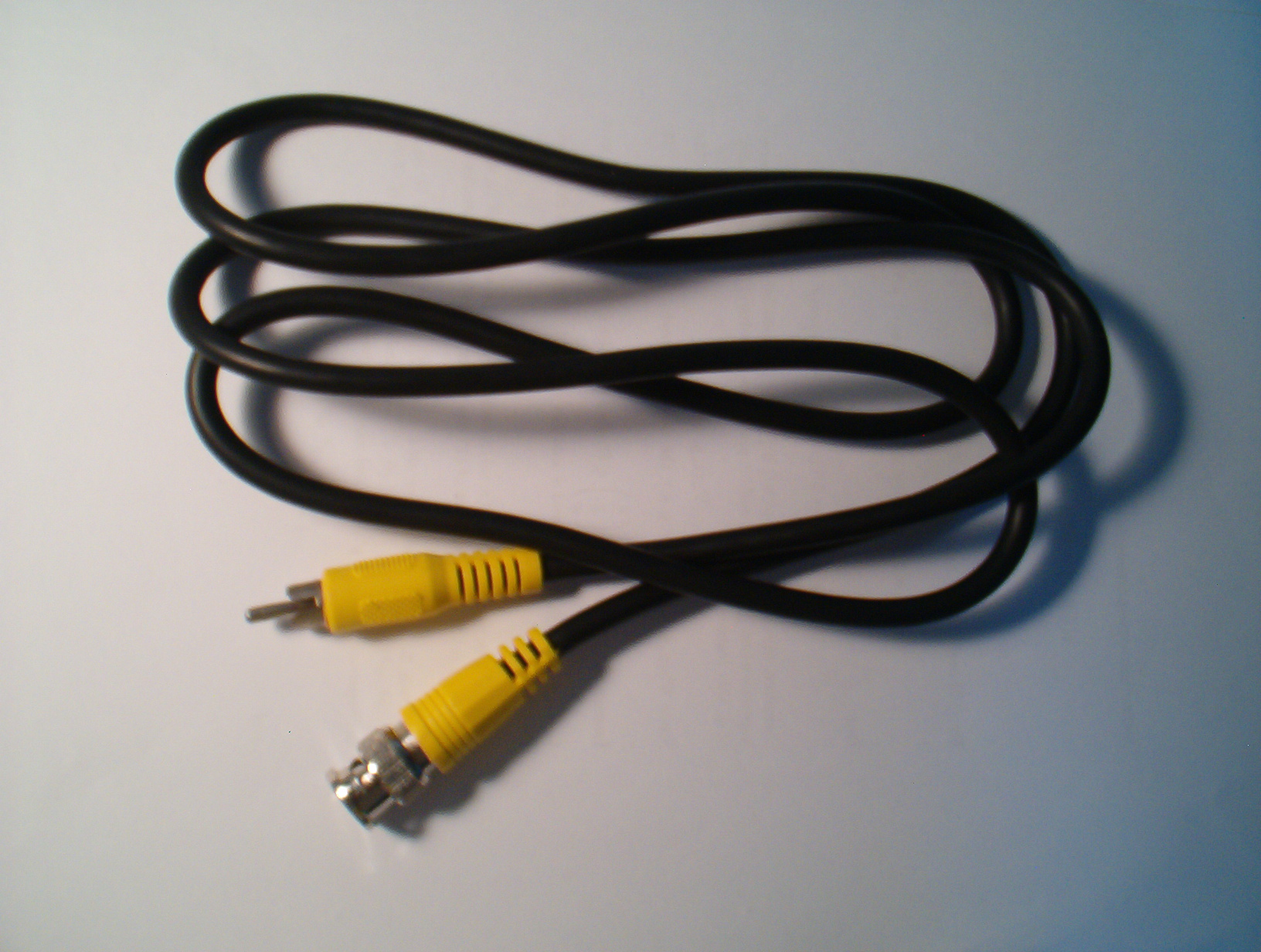

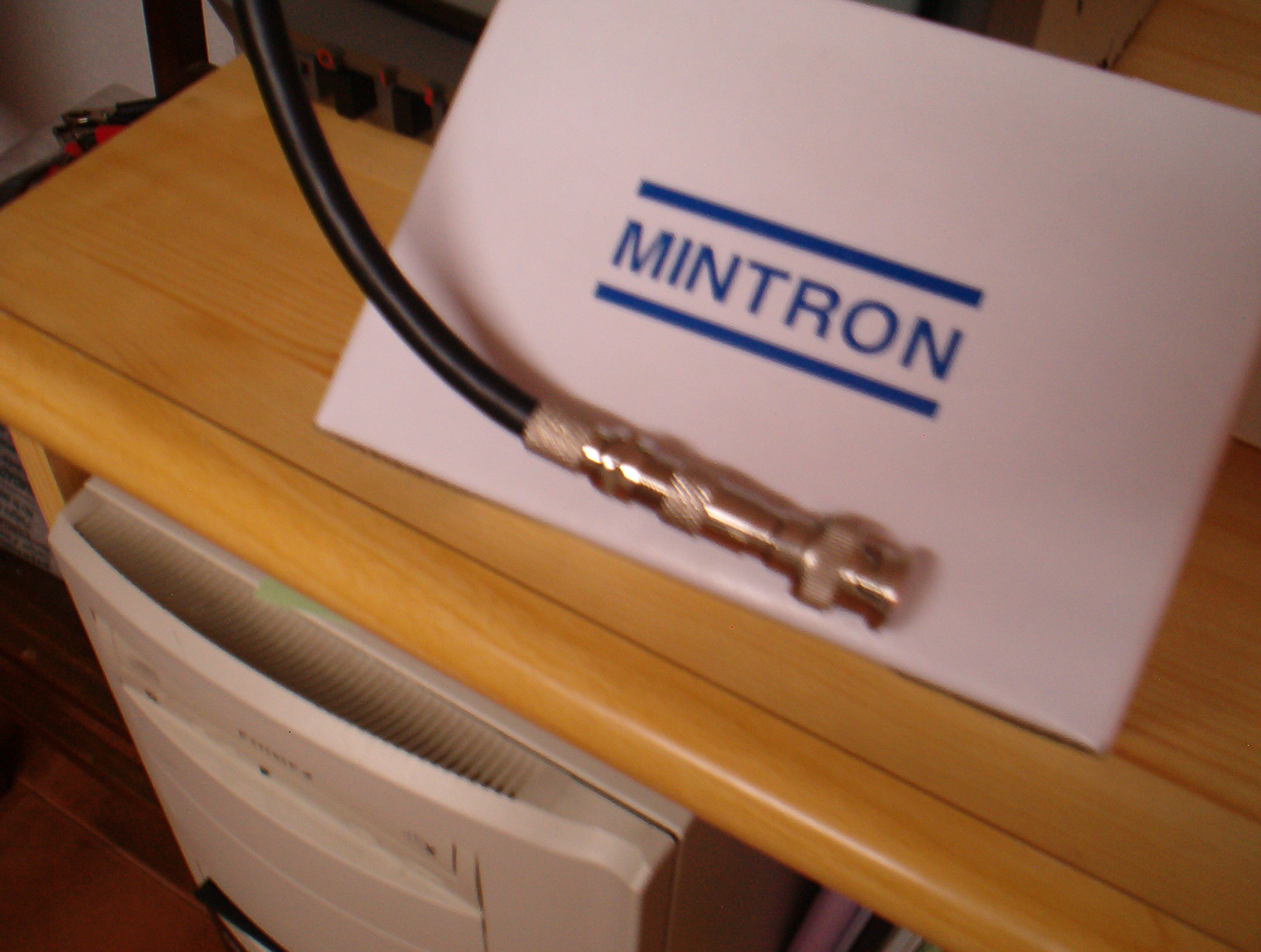

Cabo coaxial (75 ohm de

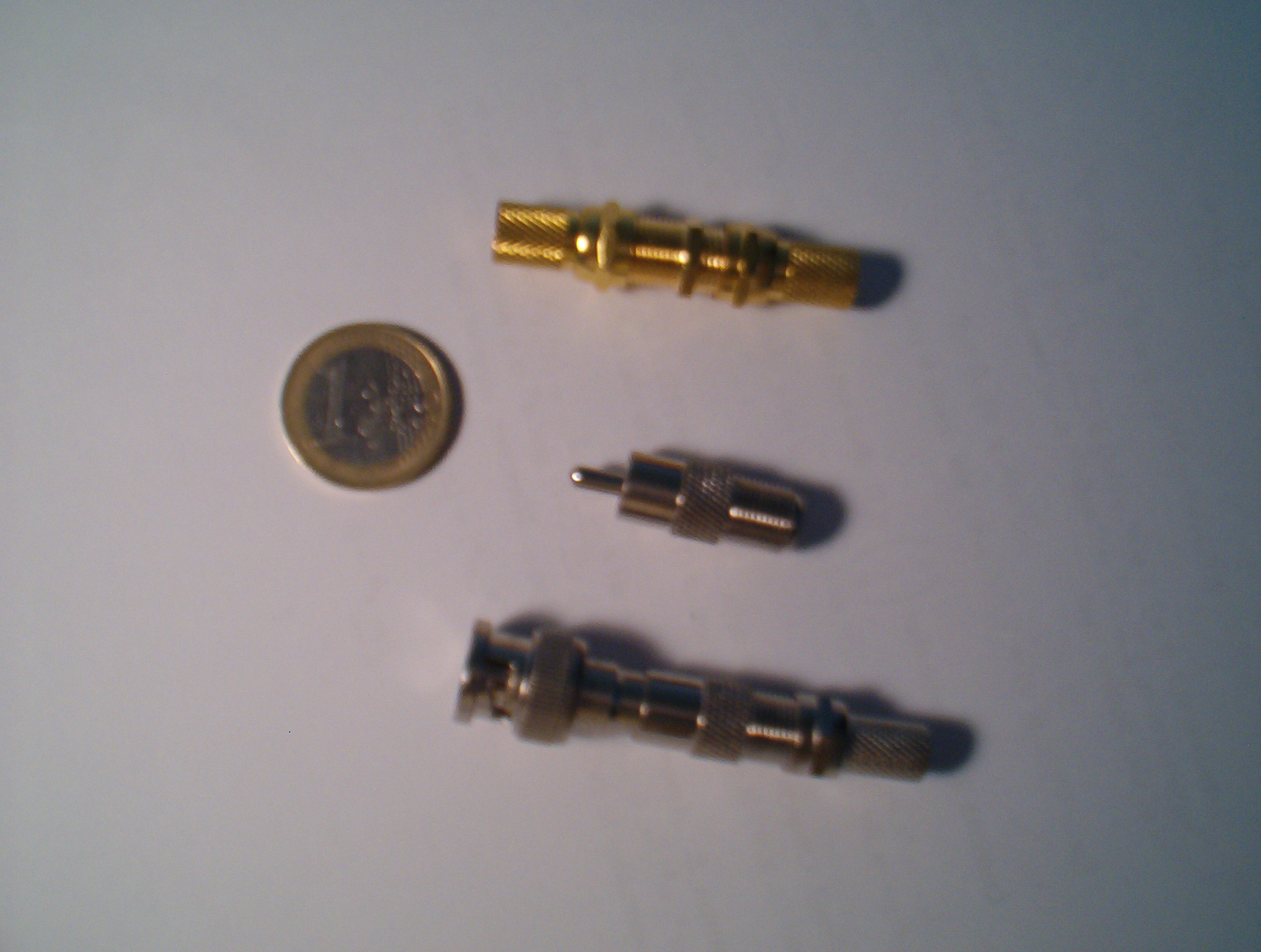

impedância) RCA-BNC. Conversores F-satélite para RCA e BNC.

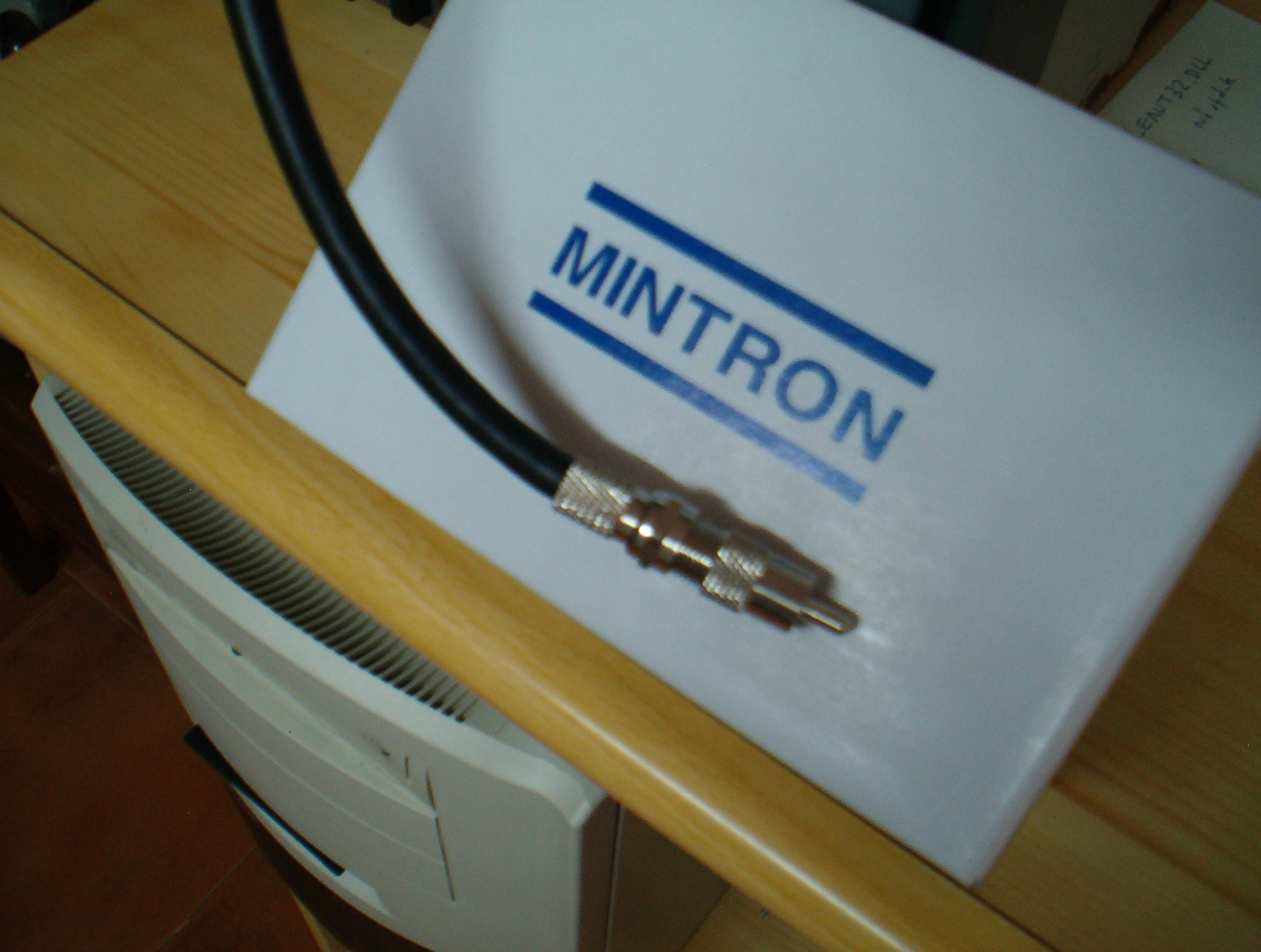

Terminal de cabo coaxial (75 ohm
de impedância) RCA. Terminal de cabo coaxial BNC.
Todos os
componentes integrantes do abrigo (cctv, misturador
de sinal, ventoinha) funcionam com tensão de 12 V DC.
Agosto de
2008

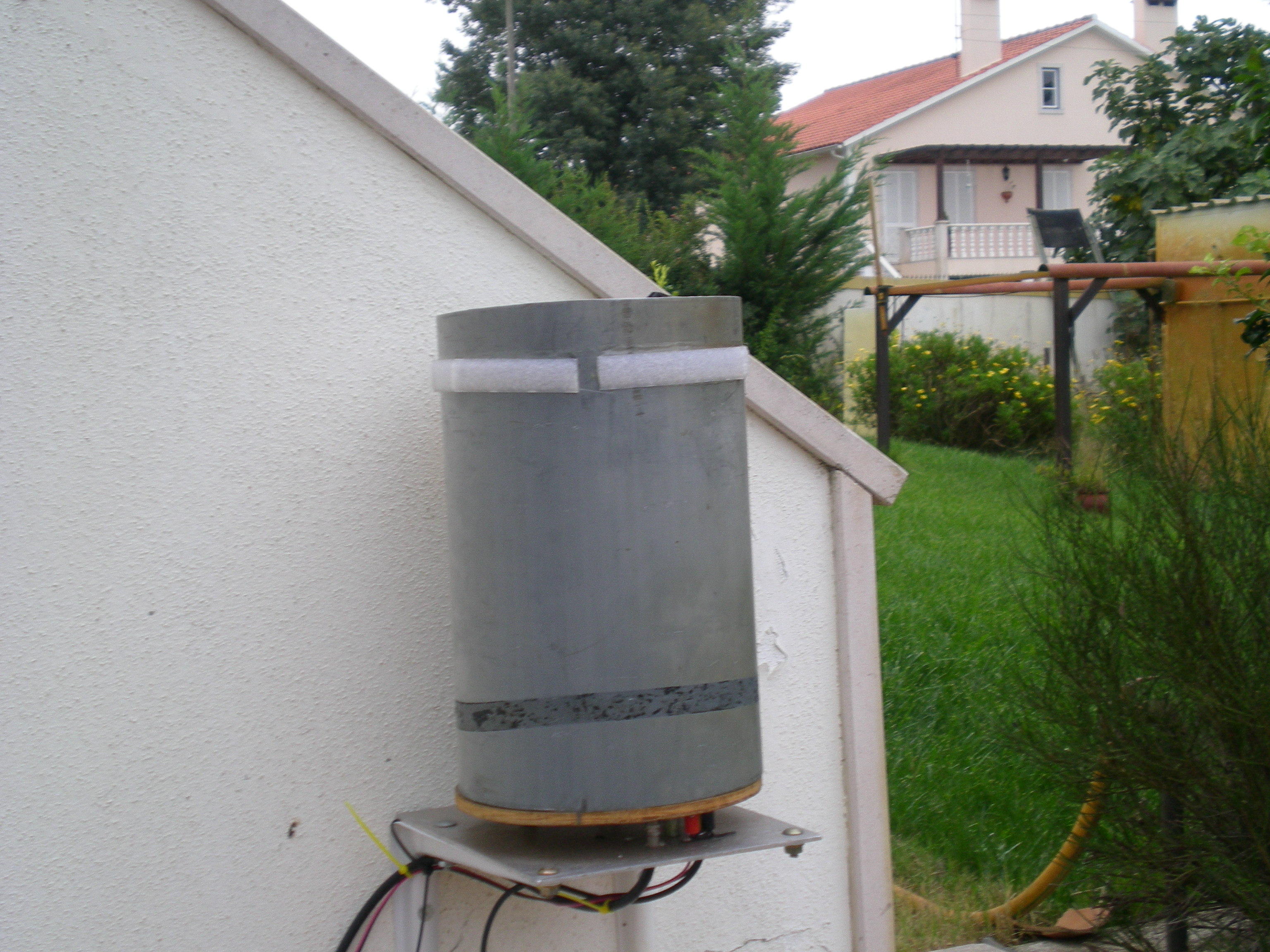

Estação zenital (88,2º alt., 219,3º azi.) - TEMPLAR1
Mintron 12V6HC-EX + Computar 6 mm f/0,8. (25 img/s).
Dezembro de
2008

Estação equador celeste (46.4º alt., 179.5º azi.) - TEMPLAR2
Mintron 12V1C-EX + Computar 6 mm f/0,8. (25 img/s).

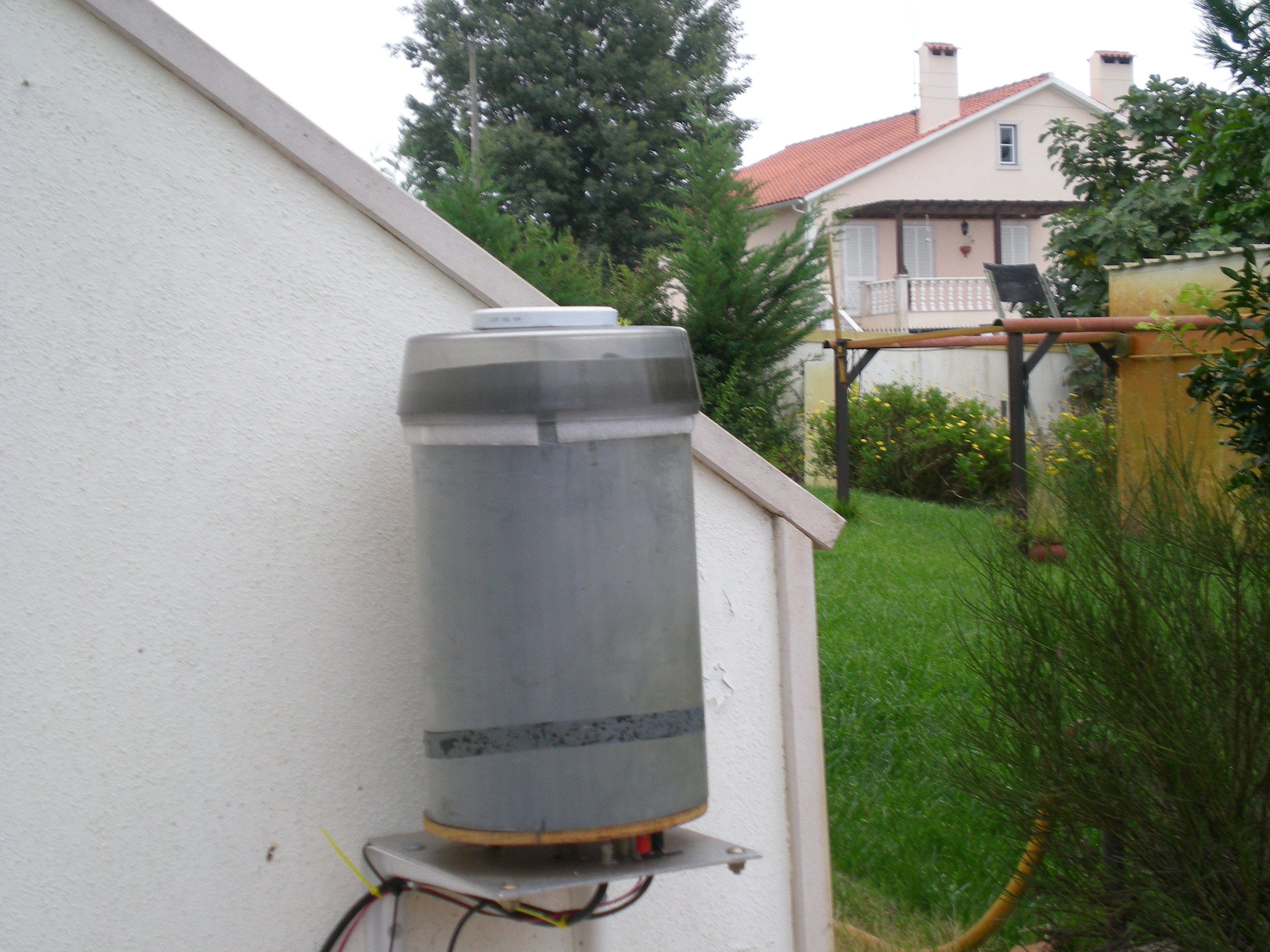

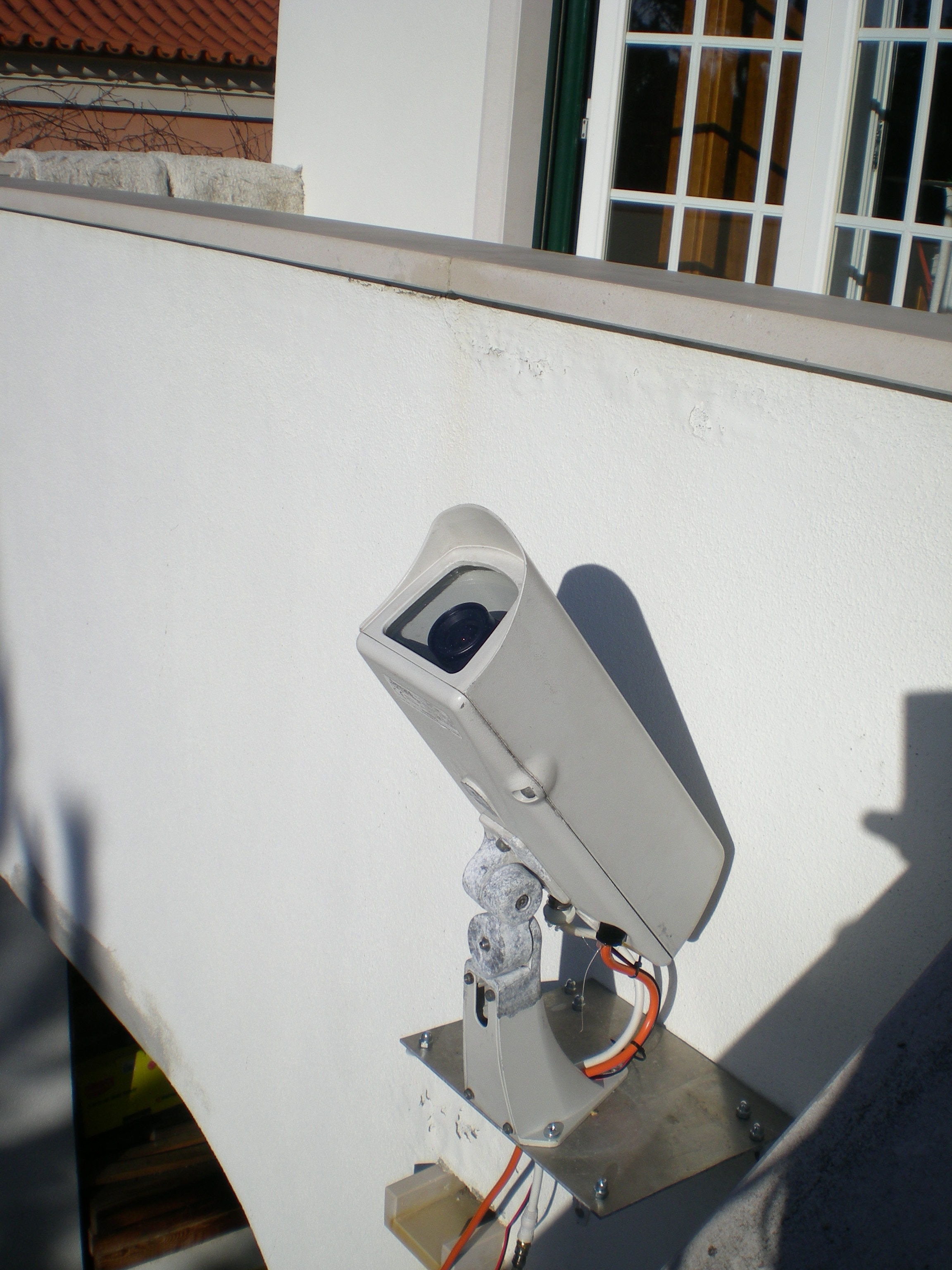

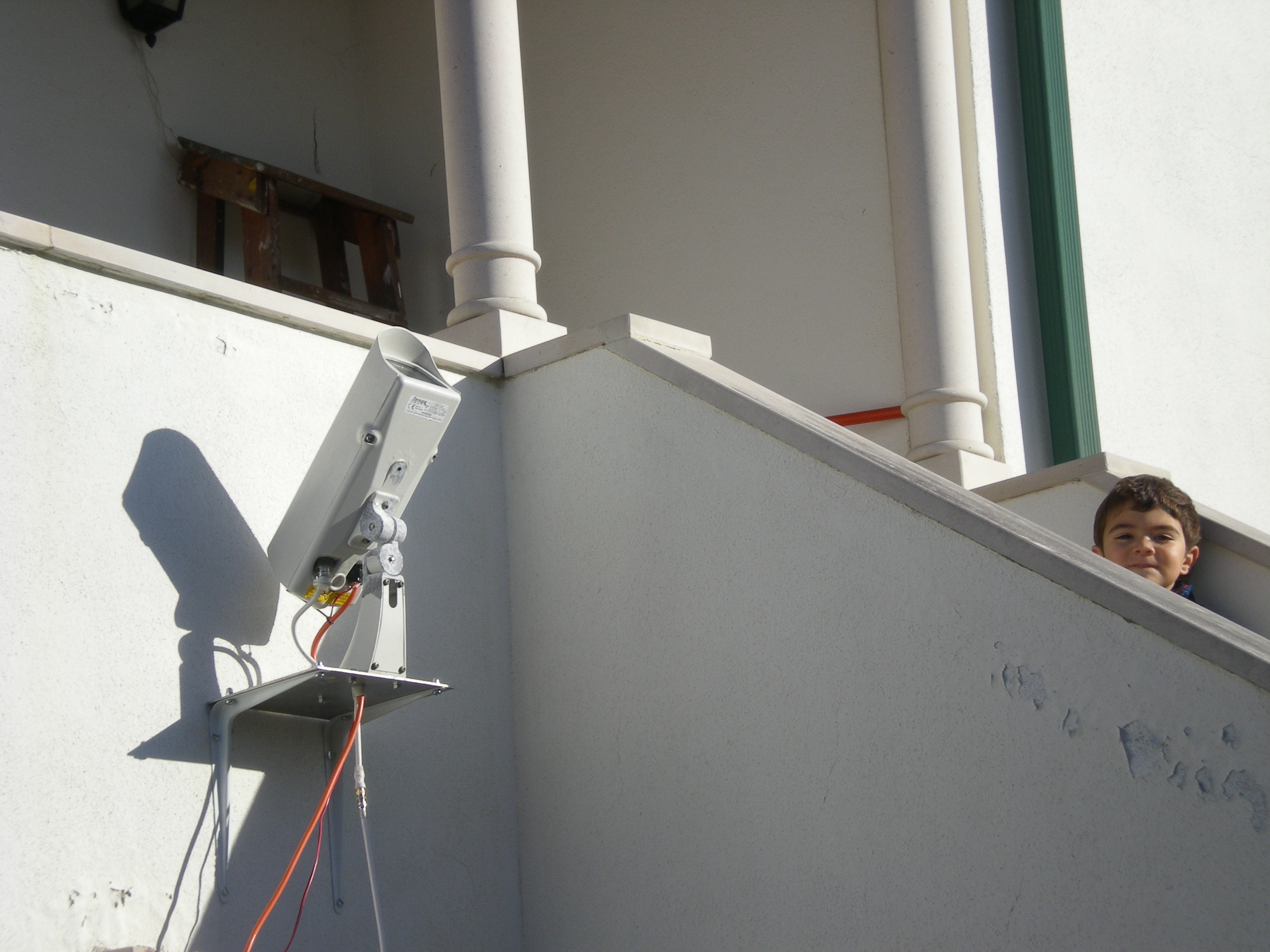

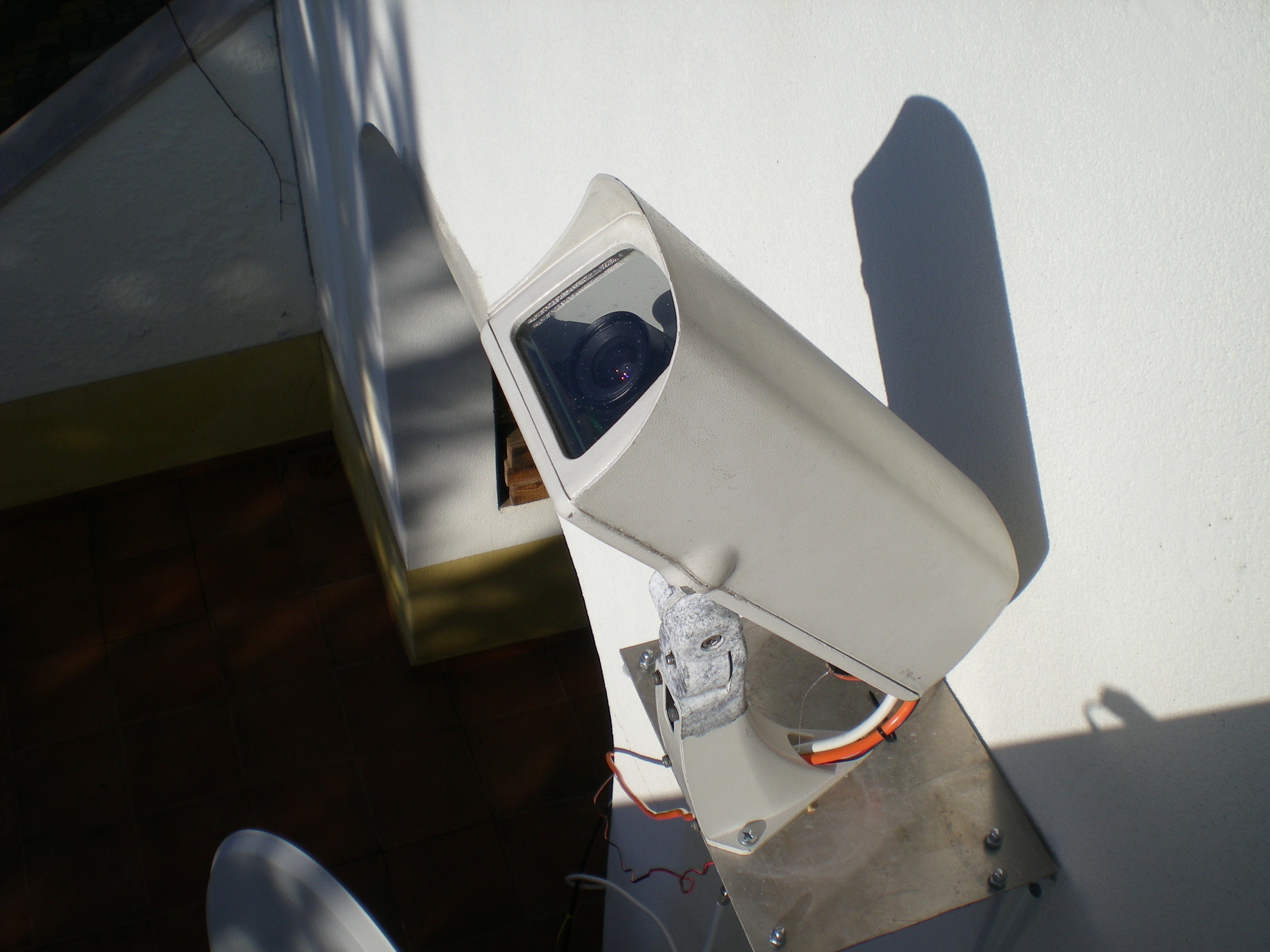

TEMPLAR2 - Abrigo cctv estanque, com aquecimento.
A cctv funciona a 12 V DC, o aquecimento do abrigo
a 230 V AC.

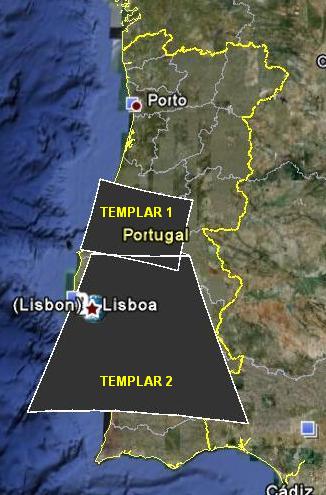

Área de cobertura atmosférica
das duas estações TEMPLAR1 & 2, a 100 km de altitude.
O campo angular de ambos os sistemas é de 56,7º por 43,4º (sensores de
1/2").
Julho de
2011

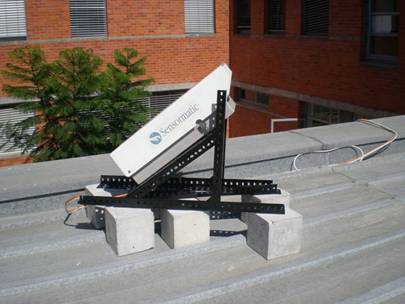

Estação nordeste (37,2º alt., 39,7º azi.) – TEMPLAR3
Watec902H2 + Computar 8 mm f/0,8. (30 img/s).

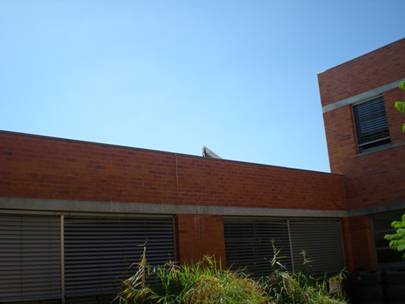

I.P.T.

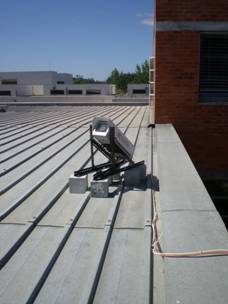

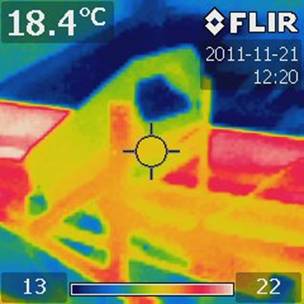

TEMPLAR3 - Abrigo cctv estanque, com aquecimento.
A cctv funciona a 12 V DC, o aquecimento do abrigo
a 230 V AC.
Sistema automático com interruptor de luz crepuscular.
Acesso e controlo remoto do sistema.

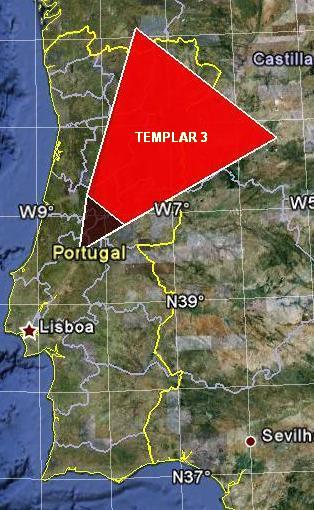

Área de cobertura atmosférica da
estação TEMPLAR3, a 100 km de altitude.
O campo angular do sistema é de 44,9º por 34,0º (sensor de 1/2").
|
